▲用途与性能
由抗磨的填充聚四氟乙烯(PTFE)材料制成。
适用于液(气)压缸柱塞、活塞、活塞杆,以避免他们与缸壁(或压盖)相碰撞,并起导向作用。亦可补偿因温度变化而产生的系统膨胀。一般与阶梯形或方形圈配套使用。
使用温度:-55~250℃
耐 介 质:油、汽、水

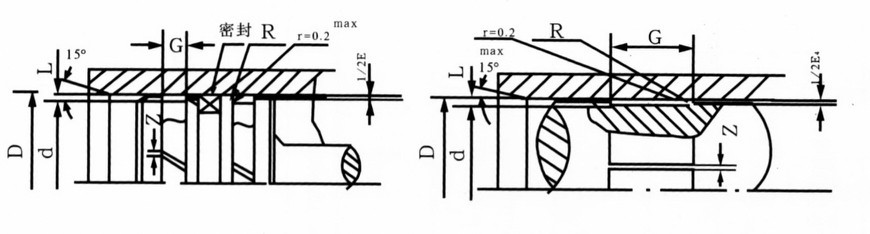

▲结构装置
●柱塞及活塞杆(杆用5800)

●活塞(缸用5900)

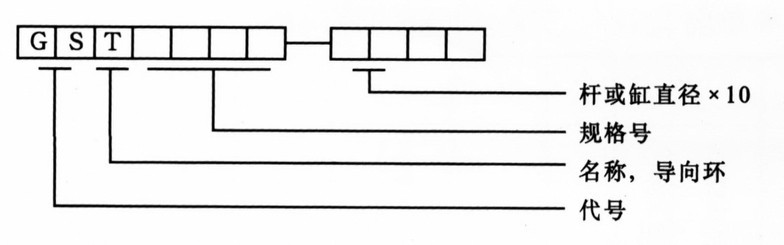

▲标记

●液压系统杆用导向环,若G为3.2活塞杆为Ф10,按表选导向环宽度T=3,标记为:GST5803-0100
▲规格及沟槽尺寸(杆用5800)
●单向与双向液压活塞杆的导向环
规格 |
d |
D |
L |
G |
R |
直径间隙 |
W 导向环厚度
|
T 导向环宽度 |
Z 导向环间隙 |
|
E |
E4 |
|||||||||
5803 |
8-20 |
d+3 |
1.5 |
3.2 |
|
按密封实际需要而定 |
0.4-1.0 |
1.5 |
3.0 |
1.0-1.5 |
5804 |
15-35 20-75 30-250 35-300 120-900 200-900 300-900 300-999 |
d+5
|
2.5
|
4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 |
0.3 |
0.5-2.0 |
2.5 |
4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 |
1.0-2.0 1.5-3.5 2.0-5.0 2.0-6.0 4.0-8.0 4.5-8.0 6.0-8.0 6.0-9.0 |
|
5806 |
||||||||||
5808 |
||||||||||
5809 |
||||||||||
5815 |
||||||||||
5820 |
||||||||||
5825 |
||||||||||
5830 |
●单向与双向液压、气动活塞杆的导向环
规格 d D L G R 直径间隙 W 导向环厚度 T 导向环宽度 Z 导向环间隙 E E4 5854 15-35 20-75 30-250 35-300 120-900 200-900 300-900 300-999 d+4 2.0 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.3 按密封实际需求而定 0.5-1.5 2.0 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0-2.0 1.5-3.5 2.0-5.0 2.0-6.0 4.0-8.0 4.5-8.0 6.0-8.0 6.0-9.0 5856 5858 5859 5865 5870 5875 5880
h8
H9
+0.2
-0
max
注:如需要其他宽度时,定购时加以说明
▲规格及沟槽尺寸(缸用5900)
●单向与双向液压缸的导向环
规格 d D L G R 直径间隙 W 导向环厚度 T 导向环宽度 Z 导向环间隙 E E4 5903 10~25 D-3 1.5 3.2 0.3 按密封实际需要而定 0.4~1.0 1.5 3.0 1.0~1.5 5904 20~40 25~80 40~270 40~320 125~900 200~900 300~900 300~999 d-5 2.5 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.5~2.0 2.5 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0~2.0 1.5~3.5 2.0~5.0 2.0~6.0 4.0~8.0 4.5~8.0 6.0~8.0 6.0~9.0 5906 5908 5909 5915 5920 5925 5935
h8
H9
+0.2
-0
max
●单向与双向液压、气缸的导向环
规格 d D L G R 直径间隙 W 导向环厚度 T 导向环宽度 Z 导向环间隙 E E4 5954 20~40 25~80 40~270 40~320 125~900 200~900 300~900 300~999 D+4 2.0 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.3 按密封实际需求而定 0.5~1.5 2.0 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0~2.0 1.5~3.5 2.0~5.0 2.0~6.0 4.0~8.0 4.5~8.0 6.0~8.0 6.0~9.0 5956 5958 5959 5965 5970 5975 5980
h8
H9
+0.2
-0
max
注:如需要其他宽度时,定购时加以说明
如有需要请与我们联系
