6 活塞杆密封有哪些类型，各有何特点？

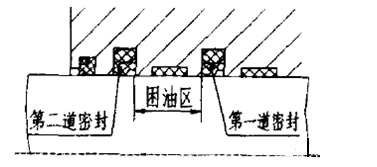

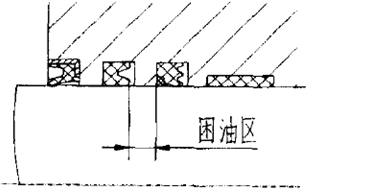

1)防尘圈+Y形圈(+支承环)+轴用斯特封+支承环(图6-18)：适用于中、高压场合的工业液压和行走机械液压缸，第一道密封的主要作用承压，其次才是密封，它能抵挡住高压油液对第二道密封(唇形密封圈一般不能承受高压)的损害，另外，轴用斯特封的回油功效也很好，它能将第一、二道密封间的淤油回流到油缸腔体，不会形成困油区，第二道密封的作用完全是密封，它是对第一道密封的增补和加强。扩号内支承环在紧凑时可省略，以下同。
2)防尘圈+斯特封(+支承环)+轴用斯特封+支承环(图6-19)：适用于高压、高温、高速、耐腐蚀场合的工业液压和行走机械液压缸，该双斯特封结构摩擦系数更小(防尘圈用特康型更好)，可实现高速运行，若将斯特封和特康防尘圈的O形圈材质改为氟橡胶，则可用于高温和抗燃液压介质场合。
图6-18 防尘圈+Y形圈(+支承环) +轴用斯特封+支承环
图6-19 防尘圈+斯特封(+支承环)+轴用斯特封+支承环
3)防尘圈+Y形圈+缓冲环+支承环(图6-20)：适用于工况较恶劣、有液压冲击的工程机械液压缸，该结构紧凑，缓冲环回油功效好，不会形成困油区，防尘圈带骨架，唇口与缸头端面齐平，不易被砂石等损伤。
4)防尘圈+BD+支承环(图6-21)：适用于一般场合的中、低压工业液压缸，图中密封件为Parker的BD圈，它是Y形圈的派生产品，夹在唇口间的O形圈具有补偿磨损的作用，使其低压密封性能更好。该处同样也可装h形圈、U形圈等。
图6-20防尘圈+Y形圈+缓冲环+支承环
图6-21 防尘圈+BD+支承环

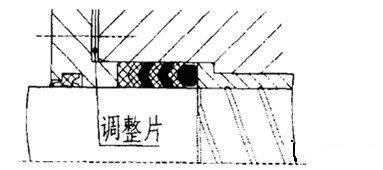

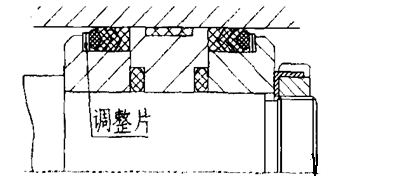

5)防尘圈+轴用V型圈(图6-22)：适用于大型、重载、有液压冲击及压力、温度、速度变化范围大、难以预测的恶劣工况下的中、高压场合液压缸，常用于冶金，轴用V型圈磨损后可通过减少调整片或调节环首螺钉来补偿磨损量，从而实现延长使用寿命的目的。它对油液污染不敏感，但它的起动阻力较大。轴用V型圈安装时各元件须交错成1200，这样沟槽的长度不会改变：由于它的切开式结构和开式安装沟槽，故在维修时无需全部拆卸油缸。
图6-22防尘圈+轴用V型圈

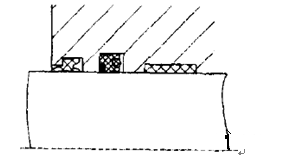

图6-23 防尘圈+SM+支承环

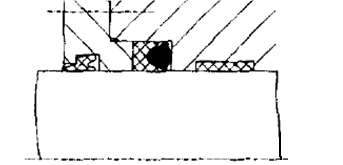

6)防尘圈+SM+支承环(图6-23)：它是图6-22所示结构的新型替代品，在大多情况下均可替代，但磨损后不可补偿。

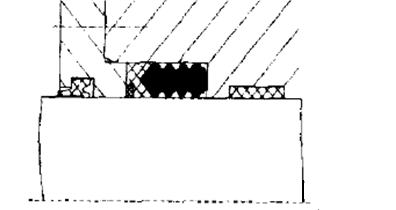

7)防尘圈十轴用蕾形圈／T形圈十支承环(图6-24)：它的功效与图4所示的结构相似，但须开式安装沟槽。

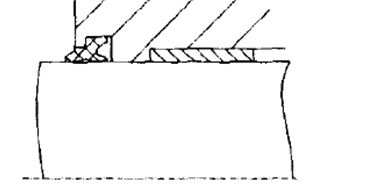

8)气动防尘组合圈+耐磨铜套(图6-25)：该结构为气缸常用活塞杆密封，防尘组合圈既具有防尘有具有低压密封功效，耐磨铜套若改为PTFE支承环性能将更好。
图6-24防尘圈+轴用蕾型圈+支承环
图6-24防尘圈+轴用蕾型圈+支承环
图6-25 气动防尘组合圈+耐磨铜套
6.2.2-7 活塞密封有哪些类型，各有何特点？

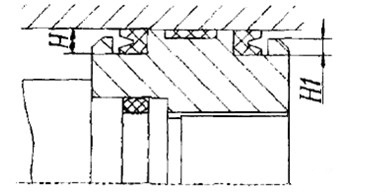

1)V形圈+支承环+Y形圈(图6-26)：该结构适用于一般场合的中、低压工业液压缸和气缸，图中Y形圈也可替换为H形圈、U形圈等派生产品。注意沟槽两侧的台肩高度，须保证H1≥2／3H(液压缸)、H1≥l／2H(气缸)。
2)支承环+孔用格来圈+支承环(图6-27)：适用于高压、高温、高速、耐腐蚀场合的工业液压和行走机械液压缸，孔用格来圈结构摩擦系数更小，可实现高速运行，若将格来圈的O形圈材质改为氟橡胶，则可用于高温和抗燃液压介质场合。
图6-26 Y形圈+支承环+Y形圈

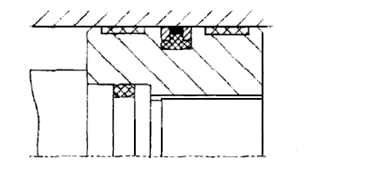

图6-27 支承环+孔用格来圈+支承环
3)支承环+OK／SPG+支承环(图6-28)：它是图6-27所示结构的新型替代品，OK封和SPG因其弹性件改为方形橡胶圈，提高了抗翻转能力。另外，OK封的密封环部分采用了复合热塑性材料聚酰胺树脂，其硬度比格来圈的密封环材料聚四氟乙烯硬，故不易划伤、不易被挤出密封间隙，其结构又为阶梯断开式，安装时无须安装专用工具，直接徒手安装即可。
4)支承环+Y3／SPGW+支承环(图6-29)：它也是图6-27所示结构的新型替代品，Y3和SPGW的结构比SPG更先进些，密封环的两边被加上挡圈，与SPG相比更不易被挤出密封间隙。

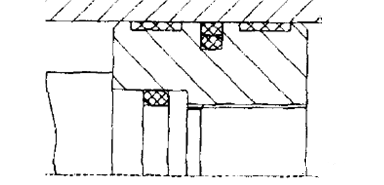

图6-28 支承环+OK／SPG+支承环
图6-29 支承环+Y3／SPGW+支承环
5)ZW／ZX／DAS组合圈(图6-30)：适用于低、中、高压场合安装空间紧凑的工业液压和行走机械液压缸，低压密封性能好，内泄漏小，但起动阻力较大。三者均是由弹性密封(NBR)、挡圈(聚脂橡胶)、导向环(玻纤一热塑性聚合物)三合一组成，均为闭式安装沟槽，挡圈和导向环为切开式结构，它们与弹性密封装于同一沟槽。挡圈结构特殊，能有效防止弹性密封在工作时不必要的旋转。该型设计精减了沟槽数量，结构紧凑，安装方便，无须安装工具，只须将挡圈和导向环的切口错开直接徒手安装即可。
图6-30 ZW／ZX／／DAS组合圈
图6-31 DSM组合圈
6)DSM组合圈(图6-31)：它既具有V型圈耐液压冲击抗侧向载荷又具有DAS组合圈结构紧凑的优点，它比DAS组合圈更耐高压，但须开式安装沟槽，建议与轴用SM组合圈配套使用。适用于中、高压场合的工业液压和行走机械液压缸。
7)孔用V型圈+支承环+孔用V型圈(图6-32)：适用场合与特点同上述轴用V型圈，常与轴用V型圈配套使用。
图6-32 孔用V型圈+支承环+孔用V型圈
图6-33 孔用蕾形圈+支承环+孔用蕾形圈
8)孔用蕾形圈+支承环+孔用蕾形圈(图6-33)。

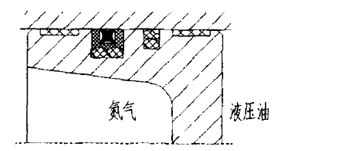

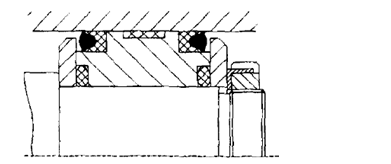

9)支承环+AQ+孔用斯特封+支承环(图6-34)：该结构也可根据需要在AQ封和孔用斯特封之间再加一个支承环。专门适用于活塞式蓄能器，AQ封装于氮气侧，用作气体的低泄漏密封，孔用斯特封装于油液侧，用作油液的高压密封。
图6-34 支承环+AQ+孔用斯特封+支承环
